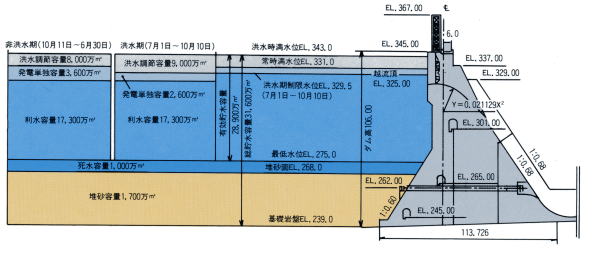

▽ 貯水池容量配分図とダム諸源 ▽
| ▼ ダム | ||
| 河川名 | 吉野川水系吉野川 | |
| 位置 | 右岸 | 高知県土佐郡土佐町中島 |
| 左岸 | 高知県長岡郡本山町吉野 | |
| 集水面積 | 472.0km2 （汗見川取水55km2含む） | |
| 地質 | 石英石墨片岩 | |
| 型式 | 直線重力式コンクリートダム | |
| 堤高 | 106.0m | |
| 堤頂長 | 400.0m | |
| 堤体積 | 1,200,000m3 | |
| 堤頂幅 | 6.0m | |
| ▼ 貯水池 | ||
| 湛水面積 | 7.5km2 | |
| 貯水池延長 | 19.0km | |
| 洪水時満水位 常時満水位 洪水期制限水位 最低水位 ダム天端 |
EL.343.0m EL.331.0m EL329.5m EL.275.0m EL.345.0m |
|
| 総貯水容量・ 有効貯水容量・ 死水容量・ 堆砂容量・ 洪水調節容量・ 発電容量・ 利水容量 ・ |
316,000,000m3 289,000,000m3 10,000,000m3 17,000,000m3 90,000,000m3 洪水期 （7/1～10/10） (80,000,000m3) 非洪水期（10/11～翌年6/30) 26,000,000m3 洪水期 （7/1～10/10） (36,000,000m3) 非洪水期（10/11～翌年6/30) 173,000,000m3 |
|
| 計画高水流量 計画最大放流量 調節流量 |
4,700m3/s 2,000m3/s 2,700m3/s |
|
| ▼ 放流設備 | ||
| 表面取水設備 | 形式 | 鋼製三段式半円形ローラーゲート |
| 利水用 | 型式 | ホロージェットバルブ |
| 門数 | ２門 | |
| 流量 | １７7m3/sec（２門） | |
| 位置 | 中心 EL262.0m | |
| 洪水調節用 | 型式 | ローラーゲート |
| 門数 | ６門 | |
| 位置 | 敷高 EL325.0m | |
| ゲート | 高18.8m×幅10.4m | |
| 発電 | 最大使用量 | 65.0m3/sec |
| 有効落差 | 76.0m | |
| 最大出力 | 42,000KW | |
| 年間発生電力量 | 約129,000MWh | |
| ▼ 水没・補償 | ||
| 水没戸数 | 一般：387世帯 公共：56棟 | |
| 土地 | 田 | 20.1ha |
| 畑 | 107.5ha | |
| 宅地 | 14.5ha | |
| 山林 | 612.8ha | |
| その他 | 19.0ha | |
| 道路 | 県道付替 | 23.7km |
| 町村林道付替 | 38.8km | |
| 橋梁 | 22橋 | |
