<その３> 無動力自動ゲート『ウォッチマンゲート』

■ 電気・燃料を使わない！
■ 水位を一定の範囲で変えられる！
■ 無人で水位を管理！

「愛知用水二期事業」のときに多くの「電動ラジアルゲート」をこのゲートに替えました！
それではいいとこどりのこのゲート。いったいどうなってるかみてみましょう！

(※いろいろなタイプがあるので今回は代表して「上流水位一定ゲート」というものを紹介します！)

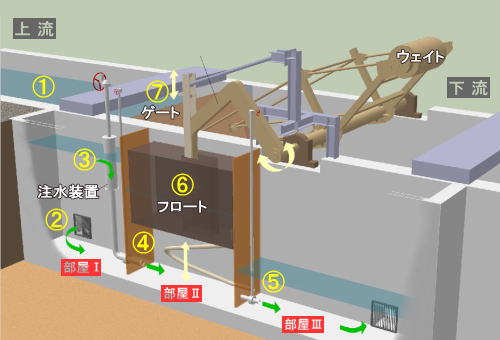

このゲートがあるところには水路の側面に「3つの部屋」があります。

(図2)注水装置

ハンドルを回すと
「部屋Ⅰ」にある
穴の開いた筒が
上下に動き
決められた水位を
変えることが
できます。

①

上流からきた水が

②

「部屋Ⅰ」に入ります。
上流側の水位が上がると「部屋Ⅰ」の水位も同時に上がります。

③

「部屋Ⅰ」には穴の開いた筒(注水装置)があり(図2)その穴の高さまでいくと

④

パイプを通して水が「部屋Ⅱ」に入っていきます

⑤

パイプでつながっている「部屋Ⅲ」にも水が入っていきます。
(※パイプの径 ⑤＜④)

⑥

「部屋Ⅱ」の水が増え水位が上がると「部屋Ⅱ」にある「フロート」が浮きます

⑦

「ゲート」は「フロート」とつながっていて一緒に上がり上流側の水が下流側に流れていきます。

その後上流側の水位が下がり「部屋Ⅱ」に水が入ってこなくなると水位が下がり「フロート」も下がると「ゲート」も下がる(閉まる)ので水がせき止められます。

効率よく水を流せるよう水路にはいろいろな工夫があります。
また時代に合わせて進化もしていきます。これから先どんな風に変わっていくのか楽しみです。

(※なお施設付近は危険なので近づかないようにお願いします)

～おまけ　愛知用水のゲート写真集～

時代や場所によっていろいろな形に変化！
