荒川ダム総合管理所（浦山ダム・滝沢ダム）

ダムの様々な施設

見たい項目をクリックして下さい。

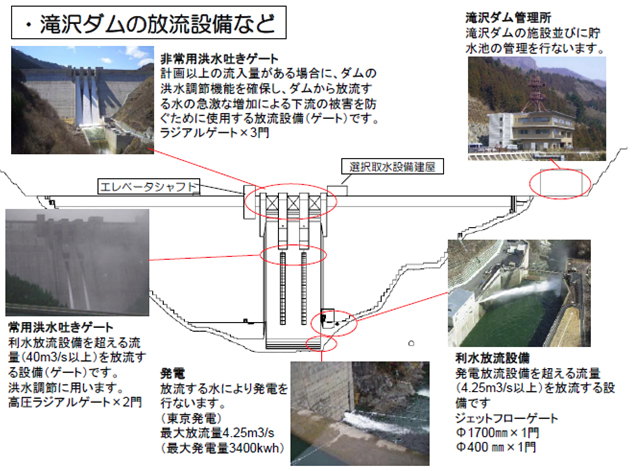

非常用洪水吐きゲート（クレストゲート）

●クレストゲート
ダムの堤頂部に設置されるゲートです。洪水調節容量には限りがあり、計画を越えるような非常に大きな洪水時に、ダムが満水になりそうな時に、非常用ゲートとして使用されます（この場合でも、ダムの流入量より多くの水を放流することはありません）。このゲートは３門あり、１門当たり１秒間に700立方メートルを流すことができます。　
●巻上機
ゲートは重量約71トンもあります。このゲートを動かすためにゲートの上に巻上機があります。　巻上機の動力はモーターを電気で動かし、ドラムが回転することにより、ゲートにつながるワイヤーを巻上げています。

戻る

常用洪水吐きゲート（コンジットゲート）

●コンジットゲート
ダムの中に設置されるゲートです。洪水時に放流する量を調節するためのゲートで、高圧に耐えられる構造となっています。　このゲートは２門あり、１門当たり１秒間に150立方メートルを流すことができます。　
●開閉装置
ゲートは重量約４９トンもあります。このゲートを動かすためにゲートの上に油圧シリンダがあります。　油圧の力を利用してゲートを上げ下げしています。

戻る

利水放流設備（ジェットフローゲート）

●利水放流設備
洪水時以外の滝沢ダムに流れ込んでくる水が多くないときは、水力発電所や利水放流設備を通って、水道用水を埼玉県や東京都に放流したり、川の流れを維持するための放流を行っています。
利水放流設備は、主管ゲートと分岐管ゲートの２種類あり、流す水の量によって使い分けています。
主管ゲートは1秒間に40立方メートルの水を流すことができます。
分岐管ゲートは１秒間に２立方メートルの水を流すことができます。

戻る

選択取水設備（多重式ゲート）

●選択取水設備
　この設備は、ダム下流へ流す水を取水するための設備です。
　取水する深さを自由に選びダム下流へ放流することができます。
　貯水池は、深さによって水温や水質が異なることから、下流へ流す最適な水温・水質の深さを選び下流へ水を流しています。

戻る

ダム操作設備

●ダム操作設備 　滝沢ダムの下流を見て左側（左岸）に管理棟があります。
　管理棟の内部には、ダム操作設備があり、ここでゲートの開閉操作、ダム下流への放流警報、監視カメラの操作、ダムに必要な情報収集を行っています。
